NB-IoT终端控制器KHT-NBLC01
方案类型: NB-IoT终端控制器

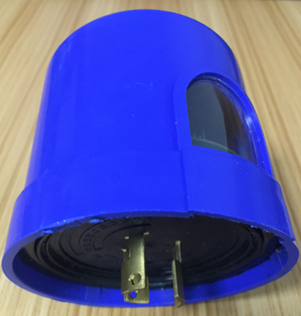

单灯控制器 KHT-NBLC01-AC
n 运输及保管条件
（1）存储温度范围：-40℃~+85℃
（2）存储环境：避免潮湿、积水环境
（3）搬运：严禁高空坠落
（4）堆放：严禁过多堆积
n 使用注意事项
（1）请专业安装人员进行现场安装
（2）请勿安装在具有长期高温的环境中，以免影响使用寿命
（3）安装时，请做好接线端的绝缘处理
（4）安装时，注意接口规范，请勿接错
（5）安装时，请旋转接口，保证NEMA接口间接触完整
产品功能特点：
-
NB-IoT无线通讯方式
-
标准NEMA接口，安装方便快捷
-
标准NEMA旋扣式5PIN接口
-
具备远程开、关功能，内部最大15A继电器输出
-
具备0-10V、PWM调光(DALI单线调光需定制)输出接口
-
具备电流、电压、功率、功率因素，电能远程读取功能
-
具备电能累计，远程清除功能
-
具备灯具故障检测功能
-
具备故障信息主动上报功能
-
可扩展GPS定位，光照控制开、关灯功能
-
具备防雷功能
-
防水等级：IP65
|
电器参数 |
|
|||
|
n 基本参数 |
|
|||
|
产品型号 |
KHT-NBLC01-AC |
|||
|
继电器回路 |
单路，250V/15A |
|||
|
交流输入参数 |
电压范围 |
96V-264VAC |
||
|
频率范围 |
50-60Hz |
|||
|
电流范围 |
0-2A |
|||
|
功耗 |
<3W |
|||
|
交流输出参数 |
电压范围 |
输入交流电压 |
||
|
频率范围 |
50-60Hz |
|||
|
电流范围 |
0-2A |
|||
|
最大负载功率 |
≦220W |
|||
|
n 数据读取说明 |
|
|
|
电压检测范围 |
96V-264VAC |
|
|
电流检测范围 |
0-2A |
|
|
数据检测精度 |
≤5% |
|
|
有功功率计算 |
具备 |
|
|
功率因素计算 |
具备 |
|
|
电能统计 |
电能累计 |
|
|
n 调光模式 |
|
||||
|
调光模式 |
PWM |
模拟电压 |
DALI(需定制） |
||
|
输出参数 |
5V/400Hz(可调) |
0-10V/10mA |
数字指令 |
||
|
说明 |
预设100%调光，PWM=1 可设置100%调光，PWM=0 |
预设100%调光为10V 可设置100%调光为0V |
标准DALLI调光协议 |
||
|
n 其他功能说明 |
|
||||
|
故障信息上报 |
主动上报，查询上报 |
||||
|
报警信息 |
灯具故障，电源故障，补偿电容故障，欠压、过压、过流等 |
||||
|
任务模式 |
本地自运行任务，定制光控开关模式 |
||||
|
定位功能 |
GPS定位，定制化设计 |
||||
|
n 通讯性能 |
|
||
|
产品型号 |
KHT-NBLC01-B5 |
KHT-NBLC01-B8 |
|
|
频点范围 |
850M |
900MHz |
|
|
通讯方式 |
NB-IoT |
||
|
通讯机制 |
UDP，COAP |
||
|
n 工作环境 |
|
|
|
温度 |
-40～+85℃ |
|
|
相对湿度 |
<95% |
|
|
IP等级 |
IP65 |
|
|

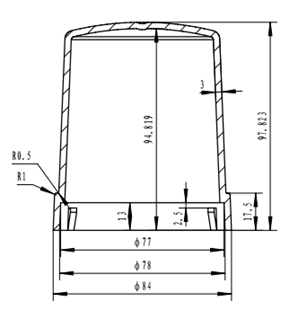

外形尺寸 |
直径84mm,高度98mm |
|
|
重量 |
0.24KG |
|
|

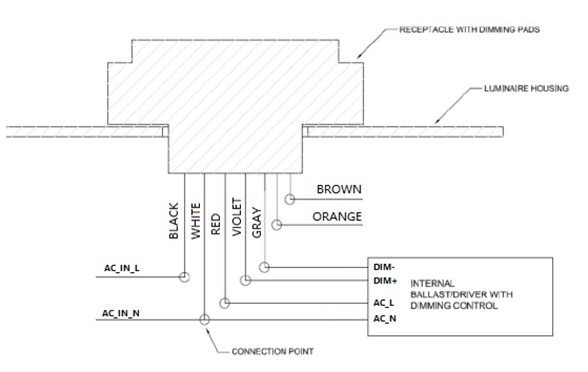

产品接线示意图 |
|
|

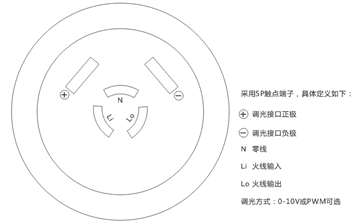

n KHT-NBLC01-AC 接口规范示意图 |
|
|
标准符合：C136.41 |
|
